CARACTERÍSTICAS
Especificaciones técnicas

• Anchos de banda de 70 MHz
• Velocidad de muestreo en tiempo real de 1GSa / s
• Pantalla a color grande (7.0 pulgadas), WVGA (800x480)
• Registro de longitud hasta 40K
• Modo disparador: ancho / ancho de pulso / línea seleccionable video / slop / overtime, etc.
• Conectividad host y dispositivo USB, estándar
• Múltiples mediciones automáticas
• Cuatro funciones matemáticas, incluido el estándar FFT
• Proporciona software para análisis de PC en tiempo real
• VGA opcional

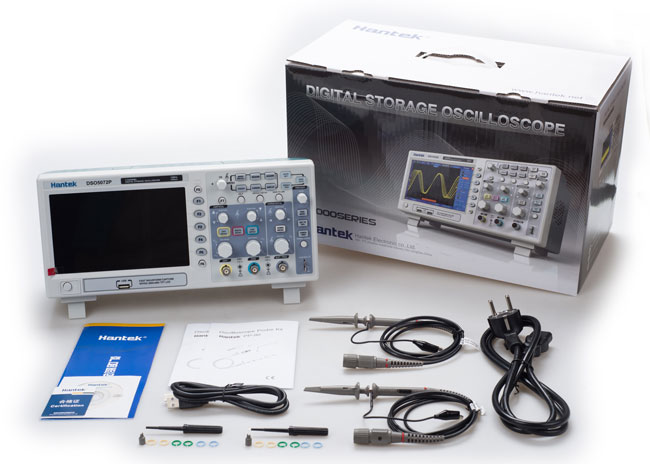

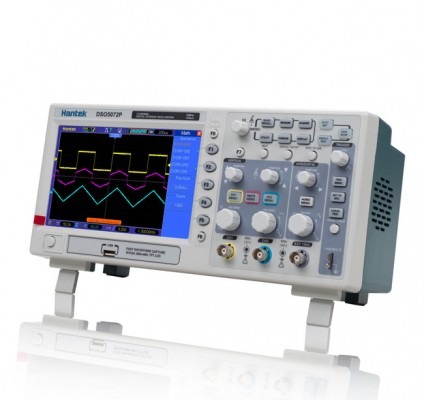

Modelo DSO5072P
Adquisición de datos
Tasa de muestreo Muestreo a tiempo real: 1GS/s
Modos de adquisición
Normal Solo datos normales
Detección de picos Captura de falla de alta frecuencia y aleatoria
Promedio Promedio de forma de onda, seleccionable 4,8,16,32,64,128
Entradas
Acoplamientos de entrada AC, DC, GND
Impedancia de entrada 1MΩ±2% ‖20pF±3pF
Atenuación de sonda 1X, 10X
Factor de atenuación de sonda soportado 1X, 10X, 100X, 1000X

Sistema horizontal
Rango de la tase de muestreo 500MS/s--1GS/s
Interpolación de forma de onda (sin x)/x
Longitud de registro 40K
Rango SEC/DIV 4ns/div a 40s/div
Frecuencia de muestreo y precisión del tiempo de retardo ± 50ppm (en cualquier intervalo de tiempo ≥1ms)

Características físicas
Tamaño Largo 385 mm, ancho 200 mm, altura 245 mm
Peso 3.5KG (con embalaje); 2.08 kg (sin embalaje)
