CARACTERÍSTICAS

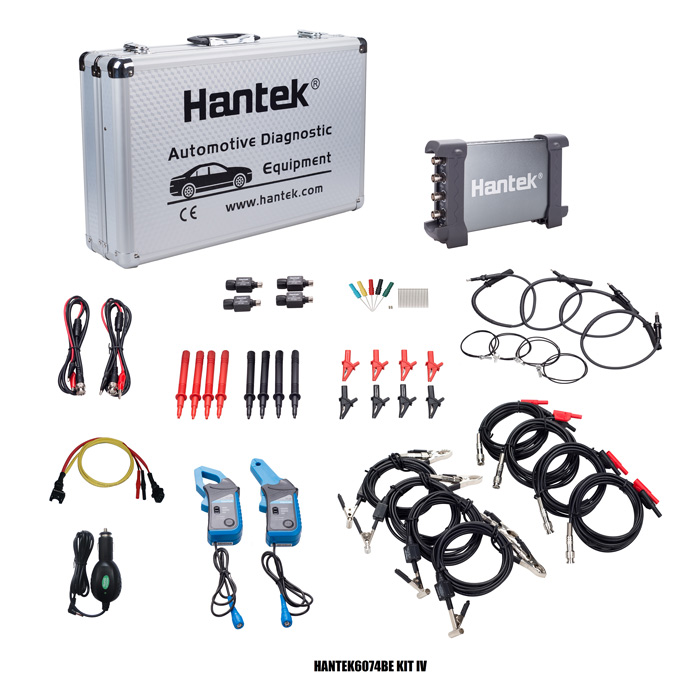

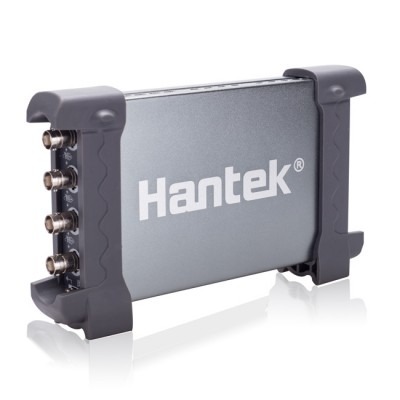

Hantek6074BE Series Kit

• Osciloscopio estándar equipado con más de 80 tipos de función de medición automotriz (Acción de encendido /
• Sensor / Diagnóstico de bus / Ejecutor / Arranque y carga)
• Interfaz USB 2.0 plug&play, no necesita de fuente de alimentación adicional;
• Compatible con Tablet PC
• Operatividad en WIN10 / WIN8 / WIN7 etc.
• Actualización gratuita de software, alto rendimiento.
• Soporte USBXI, fácil de operar.
• Osciloscopio de 4 canales, velocidad de muestreo en tiempo real de 1GSa / s, alta sensibilidad de entrada de 2mV-10V / DIV y amplio rango de entrada, ancho de banda alto de 70MHz, pequeño en tamaño, fácil de transportar.
• Seguimiento de cursor dinámico, con registro de forma de onda y función de reproducción.

Gran función, más de 20 tipos de función de medición automática, función de verificación PASS / FAIL.

Innovadora función de disparo, seguimiento dinámico, registro de forma de onda y función de reproducción.

Buen diseño mecánico con un tamaño pequeño que es fácil de transportar. La carcasa exterior está fabricada con el mismo material que un iPad: aluminio anodizado.

Tiene gran resistencia al calor y a la abrasión con una atractiva apariencia.

Los datos de la forma de onda podrían enviarse a EXCEL, BMP, JPG.

Funciones de promedio de forma de onda, brillo posterior, control de luminosidad, invertir, sumar, restar, multiplicar, dividir, visualización X-Y.

Analizador de espectro FFT

Una computadora podría conectarse con múltiples osciloscopios, se puede expandir el número de canal fácilmente.

Proporciona un archivo DLL de biblioteca de desarrollo secundario;

Proporciona ejemplos de desarrollo de Labview \ VB \ VC \ QT.

Modelo Hantek6074BE

Funciones de medición automotriz

Múltiple de admisión vacío e ignición, Humo de gasolina, válvula de ajuste, vacío e ignición, ignición del escape en vacío, arranque del encendido del escape.
Sensor: medidor de flujo de aire, árbol de levas, cigüeñal, distribuidor, sensor lambda, posición del acelerador;

Examina los datos del bus CAN, la integridad de la señal del bus CAN, la adquisición de larga distancia del bus CAN LH, el bus LIN;

Ejecutante: Gasolina / Diesel;

Arrancador y circuitos de carga.

Canales 4 CH

Rango de medición en tiempo real 1GSa/s
Memoria interna 64K
Precisión del tiempo base ±50ppm
Rango del tiempo base 2ns/div-1000s/div (1-2-4 secuencias)
Impedancia de entrada 1MΩ 25pF
Sensibilidad d entrada 2mV/div～10V/div
Resolución vertical 8Bit
Precisión de ganancia DC ±3%
Límite de ancho de banda 20MHz
Modalidad de disparo Edge, Pulse, Video, Alternativo
Fuente de disparo CH1, CH2, CH3,CH4
Procesos de sñal de onda +,-,x,÷,FFT, Invertido
Medida de cursores Cross, Trace, Horizontal, Vertical
