CARACTERÍSTICAS

• Analizador lógico de 16 canales + osciloscopio de 2 canales + disparo externo.
• Pantalla grande y clara (pantalla LCD a color de 7,0 pulgadas, alta revolución de 800 x 480), pantalla de forma de onda clara y realista.
• Tasa de muestreo en tiempo real de 1GSa / s.
• Host USB, soporte de almacenamiento de tarjeta de memoria flash y actualización del sistema de interfaz USB.
• Diseño ultrafino, volumen manejable, portátil.
• VGA opcional

Función del osciloscopio

Ancho de banda 100MHz.
Cada canal registra la longitud hasta 1M.
Tasa de muestreo en tiempo real hasta 1GSa / s.
Potente función de disparo.
32 tipos de función de medición automática.

Función del Analizador Lógico

16 canales divididos en 2 grupos que pueden configurar el nivel de umbral individualmente.
Tasa de muestreo en tiempo real hasta 500 MSa / s.
Potente función de disparo: borde, duración, ancho de pulso, tipo de código, reina, repetición.

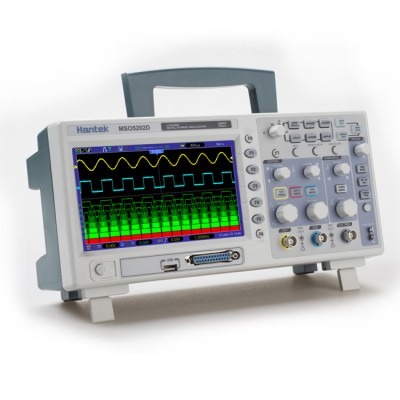

Modelo MSO5102D

Adquisición

Rango de muestreo Muestra en tiempo real: 1GS / s

Modos de adquisición

Normal Solo datos normales
Detección de picos Captura de falla de alta frecuencia y aleatoria
Promedio Promedio de forma de onda, seleccionable 4,8,16,32,64,128

Entradas

Entradas de acoplamiento AC, DC, GND
Impedancias de entrada 1MΩ±2% ‖20pF±3pF
Atenuación de la sonda 1X, 10X
Factor de atenuación de sonda soportado 1X, 10X, 100X, 1000X

Sistema horizontal

Rango de frecuencia de muestreo 500MS/s--1GS/s
Interpolación de forma de onda (sin x)/x
Memoria de grabado 1M
Rango SEC/DIV 4ns/div a 40s/div, en 2, 4, 8 secuencias
Frecuencia de muestreo y precisión del tiempo de retardo ± 50ppm (en cualquier intervalo de tiempo ≥1ms)

Sistema vertical

Resolución vertical Resolución de 8 bits, todos los canales muestreados simultáneamente
Rango de posición 2mV/div a 10V/div
Ancho de banda 100MHz
Tiempo de subida en BNC (típico) 3.5ns

Especificaciones del Analizador Lógico

Canales 16 canales
Máxima Impedancia de Entrada 200K(C=10p)
Rango del voltaje de entrada -60V~60V
Rango de umbral lógico -8V~8V
Máxima tasa de muestreo 500MHz
Entradas compatibles TTL, CMOS, ECL
Memoria 512K

Características generales

Pantalla
Tipo de pantalla 7pulg. 64K color TFT (diagonal cristal líquido)
Resolución de la pantalla 800 horizontal x 480 vertical pixeles
Contraste de pantalla Ajustable (16 marchas) con la barra de progreso
Salida del Compensador de Sonda
Voltaje de salida (típico) 5Vpp en ≥1MΩ carga aprox.
Frecuencia (típica) 1kHz

Fuente de poder
Voltaje 100-120VACRMS(±10%), 45Hz a 440Hz, CATⅡ
120-240VACRMS(±10%), 45Hz a 66Hz, CATⅡ
Consumo de energía <30W
Fusible 2A, clasificación T, 250V

Ambiental
Temperatura Operación: 32℉ a 122℉ (0℃ a 50℃);
No-operativo: -40℉ a 159.8℉ (-40℃ a +71℃)
Método de enfriamiento Convección
Humedad +104℉ o menos (+40℃ o menos): ≤90% de humedad relativa;
106℉ a 122℉ (+41℃ a 50℃): ≤60% de humedad relativa
Altura de operación Operación: Hasta 3,000m (10,000 pies);
No-operativo: Hasta 15,000m(50,000 pies)

Tamaño y peso
Tamaño 385mm x 200mm x 245mm
Peso 2.08KG(sin empaque)
