DESCRIPCIÓN DEL PRODUCTO

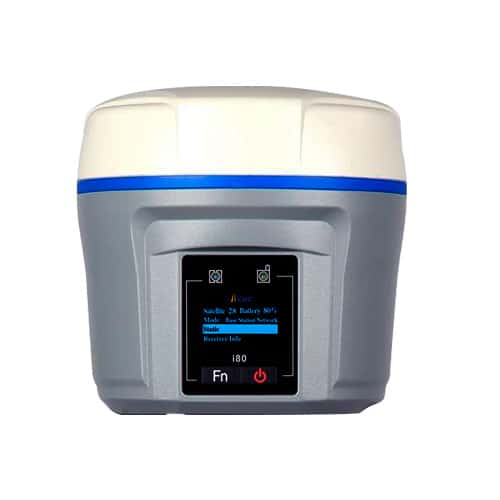

GNSS CHC i80

El GNSS i80 CHC provee numerosos métodos de comunicación que soporta variados flujos de datos con cualquier dispositivo periférico.

El CHC i80 es el receptor GNSS más inteligente del mercado que incorpora dos baterías intercambiables en caliente, lo que permite un trabajo ininterrumpido continuo. El módem de red integrado 3.75G, el módulo TRW UHF, la burbuja electrónica, Bluetooth y la conectividad WiFi brindan una solución perfecta en el campo. El panel LCD de alta resolución también aprovecha un nuevo método para que los topógrafos verifiquen los estados de funcionamiento del receptor. Todas estas características integradas en un paquete pequeño pero robusto permiten el día de inspección más productivo posible.

CHC continúa construyendo sobre su reputación de confiabilidad. Y el GNSSS i80 está construido para chasis de magnesio fundido con juntas dobles selladas, conectores protegidos y partes internas amortiguadas por vibración. Esto contribuye a su sobresaliente capacidad de supervivencia de IP68 y su capacidad para resistir caídas de 2 m de poste en concreto y en ambientes de alta vibración.

¿Cómo funciona el Sistema RTK con el CHC i80?

¿Qué es lo que incluye?

i80 con Tx interno / Rx: Kit de base de 410-470 MHz 1

Receptor GNSS i80 1
CHC Internal Tx / Rx Datalink 1
UHF Whip Antenna 1
i80 Cable USB 1
i80 GPS para PC Cable de datos 1
Cable de alimentación externo 1
Estuche rígido de transporte 1
Convertidor RS232 a USB 1
Adaptador Tribrach 1
H.I. Cinta 1
Tribrach con plomada óptica 1
Extensión de poste (30cm) 1
H.I. Auxiliar Herramienta 1
Batería de litio 2
C300 Cargador de batería con adaptador de corriente 1

i80 w / interno Tx / Rx: 410-470 MHz Rover Kit 1

Receptor GNSS i80 1
CHC Internal Tx / Rx Datalink 1
UHF Whip Antenna 1
i80 Cable USB 1
i80 GPS para PC Cable de datos 1
Estuche rígido de transporte 1
Convertidor RS232 a USB 1
2M Range Pole w / Bag 1
H.I. Auxiliar Herramienta 1
Batería de litio 2
C300 Cargador de batería con adaptador de corriente 1

DL6 Datalink Kit 1

DL6 Datalink (410-470 MHz) 1
Datalink Antenna 1
Datalink Data Setup Cable 1
Cable de 3 metros para antena Datalink 1
i80 GPS a Datalink Cable (Cable de alimentación) 1
Datalink Antenna Mounting Pole Kit 1
Mounting Pole 1

ESPECIFICACIONES

Características GNSS

• 220 canales con todos a la vista rastreados simultáneamente
señales satelitales
-GPS: L1C / A, L2C, L2E, L5
– GLONASS: L1C / A, L1P, L2C / A, L2P, L3
– Galileo: E1, E5A, E5B
– BDS: B1, B2
– SBAS: L1C / A, L5 (QZSS, WAAS, EGNOS, GAGAN)

Precisión GNSS (1)

• Cinemática en tiempo real (RTK):
– Horizontal: 8 mm +1 ppm RMS
-Vertical: 15 mm + 1 ppm RMS
– Tiempo de inicialización: <5 s
– Confiabilidad de inicialización:> 99.9%
• RTK de red:
– Horizontal: 8 mm + 0.5 ppm RMS
-Vertical: 15 mm + 0.5 ppm RMS
– Tiempo de inicialización: <10 s
– Confiabilidad de inicialización:> 99.9%
• Cinemática postprocesada (PPK):
– Horizontal: 8 mm +1 ppm RMS
-Vertical: 15 mm + 1 ppm RMS
• Estática de alta precisión:
– Horizontal: 2.5 mm + 0.1 ppm RMS
– Vertical: 3.5 mm + 0.4 ppm RMS
– Longitud de línea de base: <300 km
• SBAS: 0.5 m RMS

Comunicaciones y grabación de datos

• Serie: puerto LEMO de 2 x 7 pines (alimentación externa, datos USB)
descarga, actualización USB, RS-232)
• Modem NetWork: módem 3.75G integrado internamente
– HSPA + 21 Mbps (descarga), 5,76 Mbps (carga)
– WCDMA 850/900/1700/1900/2100
– EDGE / GPRS / GSM 850/900/1800/1900
• Bluetooth®: sistema multimodo integrado internamente
compatible con Android, Windows Mobile y Windows
sistemas operativos de escritorio
• Wi-Fi: 802.11 b / g / n, modo de punto de acceso
• UHF Radios131: TNC protegida para mujeres
– Rx / Tx interno estándar: 410 MFIz a 470 MFIz
Potencia de transmisión: 0.5 W a 2 W
Protocolo: CFIC, Trimble, Pacific Crest
Alcance: condiciones óptimas de 5 km
– Rx / Tx certificado por la FCC: 403 MFIz a 473 MFIz
Potencia de transmisión: 0.1 W a 1W
Protocolos Trimble, Satel, Pacific Crest
Alcance: condiciones óptimas de 5 km
• Protocolos:
– Entrada y salida CMR, CMR +, SCMRX
– RTCM 2.1,2.3, 3.0, 3.1.3.2 entrada y salida
-NMEA 0183 salida
– Formatos estáticos de FICN, FIRC y RINEX
-NTRIP Client, NTRIPCaster
• Almacenamiento de datos
-32 GB de memoria de alta velocidad
– Tasas de posicionamiento: hasta 20 Hz

Hardware

• Tamaño (alto x ancho): 14 cm x 12,4 cm (5,5 x 4,9 pulgadas)
• Peso: 1.02 kg (2.2 lb), 1.22 kg (2.7 Ib) con baterías
• Pantalla LCD: 128 x 64 dpi con luz solar legible con función / aceptar
botones
• Ambiente:
– Funcionamiento: -40 ° C a + 75 ° C (-40T a + 167 ° F)
– Almacenamiento: -55 ° C a +85 ° C (-67 ° F a + 185 ° F)
• Fiumidity: 100% de condensación
• Prueba de polvo y agua: IP68
• Choque y vibración: 2 m (6.56 ft) caen sobre el concreto
• Sensor de inclinación:
– Nivelación de EBubble
– Compensador de inclinación121

Certificaciones y Calibraciones

• FCC Parte 15 (dispositivo clase B), FCC Parte 22,24,90; Marca CE;
C-Tick; Bluetooth EPL; Antenas IGS y NGS calibradas;
MIL-STD-810G, Método 514.7

Electricidad

• Consumo de energía: 3.2 W (dependiendo de la configuración del usuario)
• Capacidad de la batería de iones de litio: 2 x 3400 mAh, 7,4 V
• Tiempo de funcionamiento (4):
– Base RTK UHF: hasta 6 h
– RTK Rover: hasta 10 h
Estático: hasta 12h
• Alimentación externa: 12 V CC a 36 V CC
