DESCRIPCIÓN DEL PRODUCTO

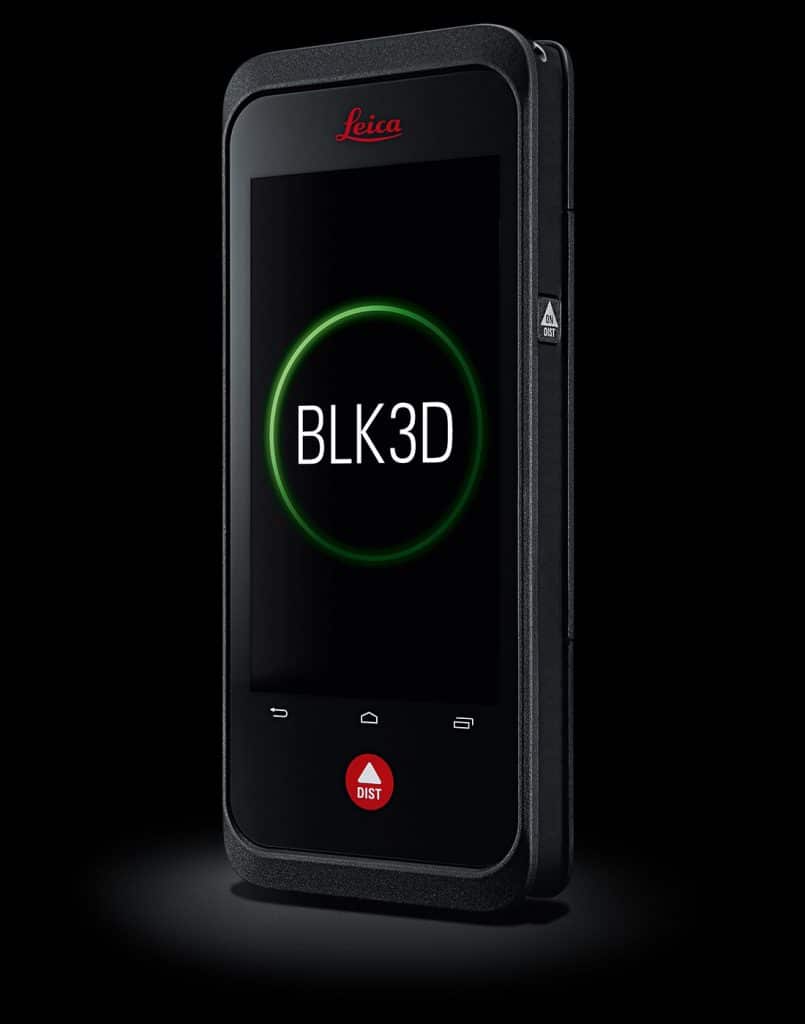

Escáner láser Leica BLK3D

Presentamos otra solución de la primera línea de la popular línea Leica Geosystems BLK. El escaner BLK3D, es una cámara de mano compacta 3D que mejora la productividad al permitir mediciones 3D inmediatas y precisas de cualquier imagen que capture.

Al combinar los sensores de medición, el software y las capacidades de procesamiento de datos en el borde del dispositivo, el BLK3D permite realizar mediciones en la imagen con precisión profesional. Cada imagen capturada por BLK3D es un registro 3D completo y preciso. Sus capacidades de borde eliminan la necesidad de conexiones de red y / o servicios en la nube, asegurando que los profesionales puedan tomar decisiones más rápidas dentro de su flujo de trabajo diario, ya sea creando planos de planta y estimando instalaciones de edificios o documentando el progreso de construcción y creando documentación de instalaciones construidas.

¿Qué hace el BLK3D?

Johannes Hotz, desarrollo de negocios en Leica, me mostró cómo funciona el dispositivo. Simplemente apúntelo en algo que desee medir (como una pared) y tome una foto. El dispositivo está equipado con dos cámaras que están ubicadas en esquinas opuestas a lo largo de la diagonal, lo que le permite capturar dos imágenes a la vez y luego procesar un modelo 3D detrás de escena.

El resultado de este procesamiento es que la imagen que acaba de tomar ahora está incrustada con datos 3D que puede utilizar para realizar mediciones y calcular áreas. Toca el borde del marco de una puerta y el BLK3D se ajusta al píxel correcto. Toque el otro borde del marco de la puerta y el sistema muestra la distancia, en mm de precisión al capturar desde unos pocos metros de distancia. ¿Quieres aumentar la precisión? Tome más fotos desde diferentes ángulos para aumentar la línea de base y ajustar las cosas.

Hotz enfatiza que esto no se realiza sin ninguna conexión a la nube, ya que el dispositivo explota su procesador Snapdragon 820 y un esquema de procesamiento que transfiere gran parte del trabajo a la GPU para obtener resultados más rápidos.

Planos de planta, archivos y una mini estación total

El sistema también incluye varios métodos para generar un plano de planta rápido pero preciso. Usando la función de plano, puede capturar una pared, luego la siguiente, luego la siguiente, y el sistema explota los datos de la IMU para unirlos todos juntos. O, si se siente demasiado trabajo, puede dibujar un plano de planta simple manualmente y luego usar los buscadores de alcance láser del sistema para medir las distancias a las paredes que lo rodean (y el techo) y escalar su plano de planta correctamente.

Si desea adjuntar fotos al plano del piso para poder realizar mediciones más tarde, solo es cuestión de unos pocos clics.

Una vez que haya regresado a la oficina, cargue sus datos en la aplicación de escritorio usando la nube o enchufándolos directamente. Puede almacenar datos de años de esta manera, dice Hotz, y volver a ellos cada vez que necesite eliminar una medición rápida.

Como punto de partida, Hotz me mostró un montaje de tornillo en la parte inferior del dispositivo que se puede usar para sujetar un asa, o incluso un disto como el DST 360 de Leica para hacer "una pequeña estación total".

Un nuevo segmento de mercado.

Hotz dijo que el sistema nació del deseo de una democratización de la captura 3D, como el BLK360, pero con la intención de buscar una base de usuarios mucho más amplia.

“Queremos ir a cualquiera que haga documentación con una foto. Nadie. Esto podría ser electricistas, instaladores de ventanas, administradores de sitios, arquitectos, oficiales de policía, compañías de seguros. Podría ser el piso, podría ser el techador. Podría ser cualquier persona en el sitio de la construcción que haga la documentación ".

El caso de uso es relativamente sencillo. Imagina que eres un electricista que acaba de instalar un cable de alto voltaje en el lugar. En lugar de agarrar una cámara réflex digital o su iPhone, toma la BLK3D y toma una foto de su trabajo. Ahora tiene documentación, con mediciones, de que su cable cumple con las especificaciones y nunca realiza el seguimiento a una cierta distancia de una tubería de agua. Si una transacción posterior mueve el cable en el curso del proyecto de construcción, tiene pruebas de que no es responsable.

O, usted es el propietario de un edificio y necesita saber dónde está un cable de luz. Puede extraer el archivo que muestra el cableado y perforar un pequeño orificio.

Para pequeñas empresas, para el futuro de la construcción.

Está diseñado para ser lo suficientemente pequeño y económico como para que todas las personas lo sujeten a su cinturón antes de ir al sitio de construcción. También está diseñado para requerir el mínimo esfuerzo para obtener mediciones: tome una fotografía y obtenga datos 3D gratis.

Es por eso que Hotz lo llama el "primer nivel de casos de uso 3D" y dice que el sistema puede ayudar a las empresas más pequeñas a adaptarse al futuro de la documentación de construcción.

“En todos los países”, dice, “hay leyes venideras que tienen que documentar cosas. El BLK3D hace que esto sea algo muy fácil para aquellos que pueden tener miedo de lo que sucede. No estoy hablando de grandes empresas de construcción como Skanska. Se trata de los pequeños que hacen pequeños proyectos de renovación, que hacen pequeños edificios, no los proyectados en 150 millones, sino los proyectados en 1 millón ".

CARACTERÍSTICAS

• TOME UNA IMAGEN. MÍDALO TODO.
• El BLK3D captura imágenes y coloca las mediciones precisas en la punta de sus dedos.
  Comparta imágenes y mediciones en múltiples formatos.
•
  EL ARTE DE LA FOTOGRAMETRÍA. SIMPLIFICADO.
• Una combinación inigualable de una cámara estéreo calibrada, avanzados algoritmos y cálculo de contornos en tiempo real
  fusionado con tecnología puntera para la medición electrónica de distancias.
•
  ACCESO A LOS PROYECTOS DESDE CUALQUIER SITIO, EN CUALQUIER MOMENTO.
• Mida en su imagen - en la cámara portátil, en el ordenador de mesa, en el sitio o en la oficina.
•
  DOCUMENTACIÓN DE PROYECTOS PROGRESIVA PARA ARQUITECTOS, INGENIEROS Y CONSTRUCCIÓN
• Capture momentos críticos a lo largo de la vida de un edificio.
•
  TRABAJO CON PLANOS DE PLANTA DIGITALES
• Cree planos de planta e importe los existentes. Añada imágenes medibles. Documente el progreso de una construcción con múltiples imágenes a lo largo del tiempo.
